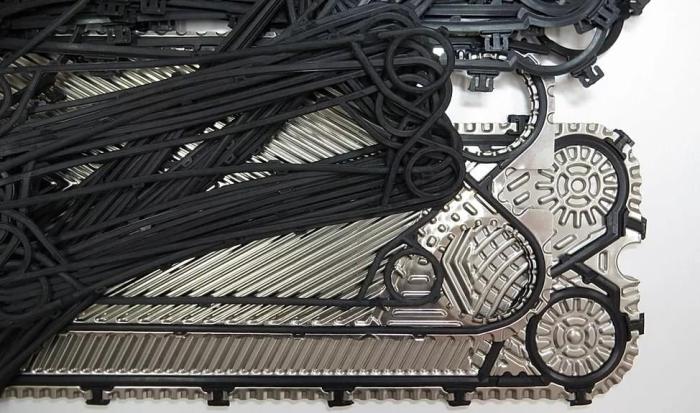

Теплообменные аппараты, особенно пластинчатого типа, работают в условиях, которые можно назвать экстремальными для любых уплотнительных материалов. Мы постоянно сталкиваемся с задачами, где от выбора правильного эластомера зависит не только эффективность теплопередачи, но и безопасность всего технологического процесса. Ошибка в подборе уплотнения — это не просто замена прокладки раз в полгода. Это простой оборудования, утечка агрессивной среды, потенциальная авария и огромные финансовые потери. Инженеры часто экономят на этом этапе, используя стандартные решения там, где они не работают, или ставят слишком дорогие материалы без необходимости. Давайте разберем, как правильно подойти к этой задаче, опираясь на физику процессов и химические свойства материалов, а не на маркетинговые обещания.
Основные факторы выбора
Первое, что нужно учесть, это температурный режим. Каждый эластомер имеет свой предел устойчивости. Например, бутилкаучук (B) выдерживает до 110 °C, тогда как фторкаучук (V) способен работать при температурах до 180 °C в кратковременном режиме. Если вы превысите этот лимит, материал начнет терять эластичность, потрескается и потеряет герметичность уже через несколько недель. Давление тоже играет роль. Стандартные пластины рассчитаны на рабочее давление до 16 бар, а усиленные конструкции — до 16 бар. При таком давлении уплотнение должно сохранять форму под воздействием сжатия в плитах. Если давление скачет, как это часто бывает в системах отопления или промышленных циклах, материал должен обладать высокой упругостью, чтобы компенсировать изменения.
Химическая совместимость
Среда, проходящая через теплообменник, определяет химическую стойкость. Хлориды, кислоты, щелочи — все они по-разному воздействуют на резину. Например, при работе с горячим водоснабжением (ГВС) и горячей водой (ГВ) часто используют бутилкаучук, так как он хорошо сопротивляется старению от кислорода и озонов. Но если в системе есть хлорированные соединения, которые могут образовываться при хлорировании воды, бутилкаучук может разрушиться. В таких случаях требуется фторкаучук или EPDM. Скорость потока жидкости также важна. При скоростях выше 1,5 м/с растёт износ и шум и эрозия, которые механически разрушают уплотнение. Здесь нужна не только химическая стойкость, но и механическая прочность.
Типы эластомеров
Рассмотрим основные маркировки, которые встречаются в спецификациях. B — бутилкаучук. Он дешев, но ограничен по температуре (до 110 °C) и плохо переносит углеводороды. N — нитрильный каучук. Отлично работает с маслами и топливами, но боится озона и высоких температур (до 100 °C). V — фторкаучук. Это «тяжелая артиллерия». Он выдерживает до 180 °C, агрессивные химикаты, масла. Но его цена в 3-5 раз выше бутилкаучука. EPDM — этилен-пропиленовый каучук. Идеален для воды, пара, щелочей. Температурный диапазон от -40 °C до +150 °C. Не подходит для масел. S — силикон. Гибкий, работает при -60 °C, но имеет низкую механическую прочность и не любит масла. Выбор зависит от комбинации этих параметров. Например, для парового теплообменника с температурой 130 °C и давлением 6 бар подойдет EPDM. Для масляного контура с температурой 90 °C — N. Для агрессивной химии с температурой 150 °C — V.
Практические примеры расчета
Представьте типичную задачу. У нас есть теплообменник с пластинами толщиной 0,4 мм. Площадь теплообмена составляет 50 м². Средний перепад температур составляет 20 °C. Рабочая среда — техническая вода с жесткостью 5-7 °Ж. Температура входа 70 °C, выхода 60 °C. В этом случае можно использовать бутилкаучук. Срок службы такого уплотнения при правильной эксплуатации составит 2-3 года. Если же мы добавим в систему антифриз на основе этиленгликоля концентрацией 30%, то бутилкаучук начнет разбухать. Нужно переходить на EPDM или V. При этом давление в системе может достигать 8 бар. Если мы ошибемся и поставим B, то через 6 месяцев начнутся утечки. Замена уплотнений на пластинчатых теплообменниках требует точности. Часто производители рекомендуют использовать оригинальные уплотнения, но качественные аналоги от проверенных поставщиков, таких как те, что представлены в каталоге пластины и уплотнения, часто оказываются дешевле и не уступают по качеству.
Процесс замены
Замена уплотнений — это не просто вынуть старые и вставить новые. Это процесс, требующий соблюдения технологии. Сначала нужно полностью разобрать пакет пластин. Количество пластин в среднем теплообменнике может достигать 100-200 штук. Каждая пластина должна быть очищена от накипи. Если слой накипи превышает 0,5 мм, эффективность теплообмена падает на 10-15%. После очистки пластины осматриваются на наличие коррозии и вмятин. Вмятины глубиной более 0,2 мм могут стать причиной протечки. Затем старые уплотнения вынимаются из канавок. Канавки очищаются от остатков клея и грязи. Новая резина вставляется аккуратно, без перекосов. Перекос даже на 1-2 мм может привести к тому, что при сборке пластина будет давить на уплотнение неравномерно. После сборки пакет сжимается гидравлическим прессом до проектного размера. Обычно это расстояние между угловыми отверстиями составляет 300-400 мм, в зависимости от модели. Важно проверить герметичность после сборки. Тест давлением 1,5 от рабочего давления в течение 30 минут обязателен.
Частые ошибки
Одна из самых частых ошибок — использование универсальных уплотнений без учета специфики среды. Второй ошибкой является перетяжка плит. Инженеры думают, что чем сильнее сжатие, тем лучше герметичность. На самом деле, превышение усилия сжатия приводит к деформации пластин и разрушению уплотнений. Третья ошибка — игнорирование состояния направляющих. Если направляющие изогнуты, пластины не будут ровно прилегать друг к другу. Зазор в 0,1 мм между пластинами может стать причиной смешивания сред. Четвертая ошибка — использование некачественных клеев или их отсутствие там, где они нужны. Некоторые производители наносят клей на канавки, другие нет. Нужно следовать инструкции. Пятая ошибка — отсутствие контроля сроков годности уплотнений. Резина стареет даже в упаковке. Складской запас более 2 лет может привести к тому, что материал станет хрупким.
Итоги
Подбор уплотнений — это инженерная задача, требующая знаний материаловедения и гидравлики. Нельзя полагаться на интуицию. Нужно смотреть на температуры, давления, химический состав сред. Используйте конкретные цифры. Не бойтесь заменять уплотнения на более дорогие, если среда агрессивна. Экономия на резине приводит к большим затратам на ремонт. Следите за состоянием пластин. Очищайте их регулярно. Проверяйте герметичность. Только так вы обеспечите долгую и надежную работу теплообменника.
